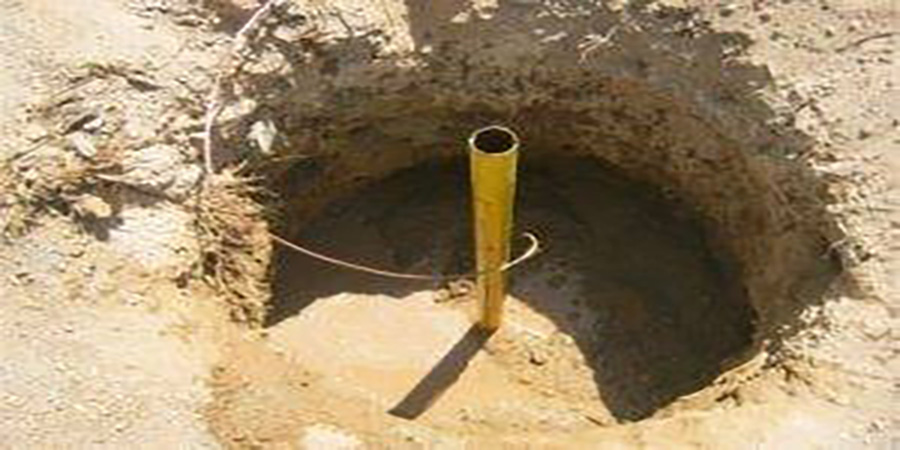

ارت میله ای
استفاده از میله راد یا الکترودهای میله ای، به عنوان یکی از پرکاربردترین روش های اجرای ارت شناخته می شود. روش اجرای چاه ارت میله ای بیشتر در موقعیت هایی که فضای کافی برای اجرای ارتینگ در اختیار نباشد مورد استفاده قرار میگیرد. به این منظور می بایست میله راد داخل زمین کوبیده شود یا چاه ارتی عمیق برای اجرای ارتینگ حفر گردد.
کاربرد ارت میله ای
کاربرد ارت میله ای در مکان هایی که الکترودهای افقی نمیتوانند مقامت زمین را کاهش دهند بسیار حائز اهمیت می باشد. این امر یکی از دلایل استفاده بیشتر از این روش نسبت به روش های دیگر است. در این روش دسترسی به لایه های مرطوب خاک بسیار آسان تر و مقرون به صرفه تر است؛ همچنین در کاهش مقاومت زمین بسیار کمک کننده است. از سوی دیگر قرارگیری ارت میله ای در اعماق بیشتر باعث می شود که در فصول مختلف پایداری بیشتری داشته باشد.
پیش نیاز اجرای چاه ارت میله ای
- انتخاب محل مناسب برای حفر چاه ارت
- بررسی نوع خاک و ارزیابی رطوبت آن
- تأمین و تهیه میلههای ارت مسی یا گالوانیزه
- تأمین هادیهای مسی برای اتصال به میله ارت
- تهیه بستهای ارت برای اتصالات مطمئن
- تهیه مواد کاهشدهنده مقاومت زمین مانند بنتونیت
روش اجرای چاه ارت میله ای
- به هنگام حفر چاه می بایست چاهی به عرض ۰.۵ متر و عمق حداقل ۸۰ سانتیمتر کنده شود.( طول این چاه به صورت دلخواه و مطابق نوع پروژه انتخاب میگردد)
- پس از آماده سازی کانال، برای ایجاد طول ۳ متر دو عدد میله راد را توسط کوپلر به یکدیگر متصل می کنیم. (در صورتی که مقاومت خاک بیشتر از ۴ اهم باشد تعداد میله رادها را افزایش می دهند تا به مقاومت مطلوب دست یابند)
- در مرحله سوم، داخل چاه ارت کابل مسی لخت را به نوک میله راد وصل میکنیم.( اگر تعداد میله ها کنار هم بیشتر بود می بایست کابل مسی به نوک همه میله رادها متصل گردد)
- کابل مسی توسط جوش کدولد به میله های ارت متصل میگردد و سپس به شینه ارت درون دریچه بازدید متصل میگردد.
اهمیت اجرا چاه ارت میله ای
دلیل اقتصادی بودن این روش در این موضوع است که، در بیشتر موارد نیازی به حفر چاه نبوده ضمن آنکه قیمت الکترودهای ارت بسیار پایین تر از صفحه مسی یا روش های دیگر است. این روش در بسیاری از کشورها متداول می باشد.
نکته: توجه داشته باشید که روش رادکوبی در همه موارد استفاده نمیگردد. به هنگام نیاز به ایجاد طول بیشتر برای دستیابی به خاک مرطوب، چند میله راد را به یکدیگر متصل میکنند.
اجرای چاه ارت میله ای به زمین بسیار مهم و ضروری است، زیرا این اقدام به منظور ایمنی سیستمهای برقی و حفاظت از افراد و تجهیزات انجام میشود. چاه ارت به وسیلهای برای تخلیه جریانهای اضافی از سیستم برقی به زمین ایجاد میکند و از ایجاد ضربههای الکتریکی ناخواسته جلوگیری میکند که میتواند عواقب جدی برای تجهیزات الکتریکی و افراد داشته باشد.
اهمیت اجرا چاه ارت به زمین عبارت است از:
۱- ایمنی عمومی: تخلیه جریانهای اضافی به زمین از خطرات الکتریکی برای افراد محافظت میکند. اگر چاه ارت به طور صحیح نصب نشود، افراد ممکن است در صورت وقوع اتصالات غیرمناسب یا اشکال در تجهیزات، جریانهای خطرناک از طریق بدن آنها عبور کند و باعث حوادث ناخواسته شود.
۲- حفاظت از تجهیزات: اجزای مختلف سیستمهای برقی همچون ترانسها، مولتیمترها، کامپیوترها و تجهیزات الکترونیکی دیگر، آسیبپذیر به جریانهای اضافی هستند. چاه ارت این تجهیزات را در برابر خسارتهای الکتریکی ناشی از نوسانات و سوختگیهای برقی محافظت میکند.
۳- پیشگیری از سوختگیهای الکتریکی: در صورت عدم وجود چاه ارت مناسب، جریانهای اضافی میتوانند در تجهیزات و سیمهای برقی سوختگی ایجاد کنند که باعث خرابی تجهیزات و حتی ایجاد آتش سوزی میشود.
۴- رعایت استانداردها: نصب و اجرای چاه ارت میله ای به زمین، یکی از الزامات استانداردهای ایمنی الکتریکی میباشد. رعایت این استانداردها در نصب و اجرای چاه ارت میله ای، اطمینان از اجرای صحیح و ایمن این سیستم را فراهم میکند.
به طور کلی، اجرای چاه ارت میله ای در زمین، یک مورد بسیار مهم در حوزه ایمنی الکتریکی است که باید توسط افراد متخصص و مجرب انجام شود تا از تداخلات ناخواسته و حوادث احتمالی جلوگیری شود.
