صاعقه‌گیر در دکل‌های مخابراتی: سپر نهایی در برابر قدرت طبیعت
دکل‌های مخابراتی، به عنوان بلندترین سازه‌های فلزی در محیط پیرامون خود، همواره در معرض یکی از قدرتمندترین و مخرب‌ترین پدیده‌های طبیعی، یعنی صاعقه، قرار دارند. یک ضربه صاعقه می‌تواند خسارات جبران‌ناپذیری به تجهیزات حساس، دکل و حتی جان انسان‌ها وارد کند. در چنین شرایطی، سیستم صاعقه‌گیر به عنوان یک سپر حفاظتی حیاتی، نقشی اساسی در ایمن‌سازی زیرساخت‌های ارتباطی ایفا می‌کند.
صاعقه‌گیر چیست و چرا برای دکل‌های مخابراتی ضروری است؟
صاعقه‌گیر (Lightning Rod)، یک سیستم حفاظتی است که برای جذب و هدایت جریان الکتریکی پرقدرت صاعقه به زمین طراحی شده است. این سیستم با ایجاد یک مسیر ایمن و با مقاومت بسیار پایین، مانع از عبور جریان از تجهیزات و بدنه دکل شده و از آسیب دیدن آن‌ها جلوگیری می‌کند.
دلایل اهمیت صاعقه‌گیر در دکل‌ها:
🔴محافظت از تجهیزات الکترونیکی: جریان صاعقه به سرعت تجهیزات گران‌قیمت مانند آنتن‌ها، رادیوها و کابل‌ها را از بین می‌برد. صاعقه‌گیر از این خسارات جلوگیری می‌کند.
🔴ایمنی دکل: انرژی صاعقه می‌تواند به بدنه دکل آسیب جدی وارد کرده و استحکام آن را کاهش دهد.
🔴حفاظت از پرسنل: صاعقه‌گیر خطر برق‌گرفتگی تکنسین‌ها را در نزدیکی دکل به شدت کاهش می‌دهد.
🔴تضمین عملکرد شبکه: با جلوگیری از آسیب‌دیدگی، پایداری و عملکرد بی‌وقفه شبکه مخابراتی تضمین می‌شود.

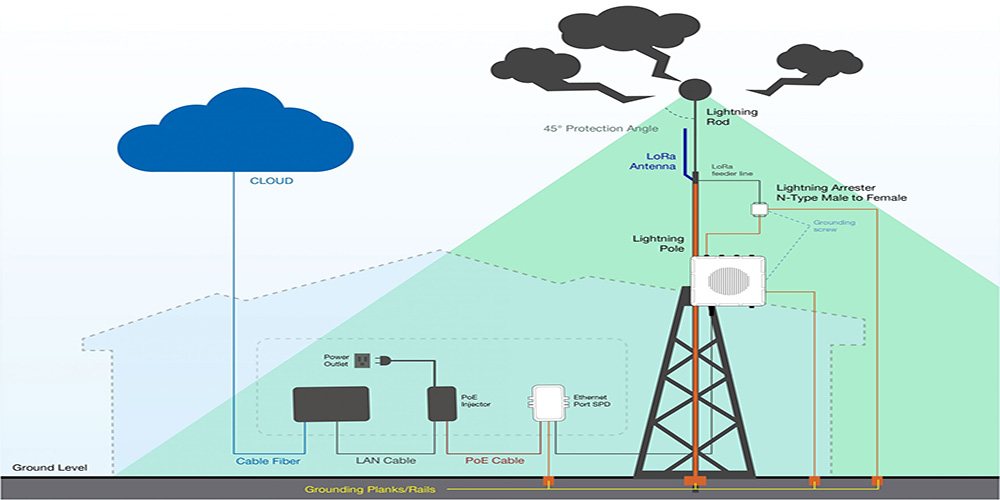

اجزای یک سیستم صاعقه‌گیر استاندارد
یک سیستم صاعقه‌گیر کامل و کارآمد از چند جزء اصلی تشکیل شده است که به صورت هماهنگ کار می‌کنند:
♦️میله صاعقه‌گیر (Air Terminal): این میله نوک‌تیز در بالاترین نقطه دکل نصب می‌شود و وظیفه جذب صاعقه را بر عهده دارد.
♦️هادی میانی (Down Conductor): یک کابل مسی یا آلومینیومی است که میله صاعقه‌گیر را به سیستم ارتینگ متصل می‌کند. این هادی باید با مقاومت بسیار پایین، جریان صاعقه را از دکل دور نگه دارد.
♦️سیستم ارتینگ (Earthing System): این بخش، که قبلاً در مقالات قبلی به آن پرداختیم، وظیفه نهایی تخلیه جریان صاعقه به زمین را بر عهده دارد. یک سیستم ارتینگ قوی، اساس عملکرد صحیح صاعقه‌گیر است.
♦️شمارنده صاعقه (Lightning Counter): یک دستگاه کوچک که تعداد دفعات برخورد صاعقه با دکل را ثبت می‌کند. این اطلاعات برای تحلیل و نگهداری سیستم مفید است.
فرآیند نصب و اجرای صاعقه‌گیر
نصب سیستم صاعقه‌گیر یک فرآیند مهندسی دقیق و حیاتی است که برای اطمینان از عملکرد صحیح آن در لحظه برخورد صاعقه، باید با دقت بالا و طبق استانداردها انجام شود. این فرآیند، دکل و تجهیزات را در برابر یکی از قوی‌ترین نیروهای طبیعت محافظت می‌کند. در ادامه، مراحل اصلی این فرآیند را بررسی می‌کنیم.
طراحی مهندسی: تیم ما با بررسی ارتفاع دکل، نوع تجهیزات و سطح حفاظتی مورد نیاز، بهترین سیستم صاعقه‌گیر را طراحی می‌کند.
انتخاب مواد اولیه: استفاده از میله و هادی‌های مسی با کیفیت بالا که رسانایی و مقاومت به خوردگی مناسبی دارند.

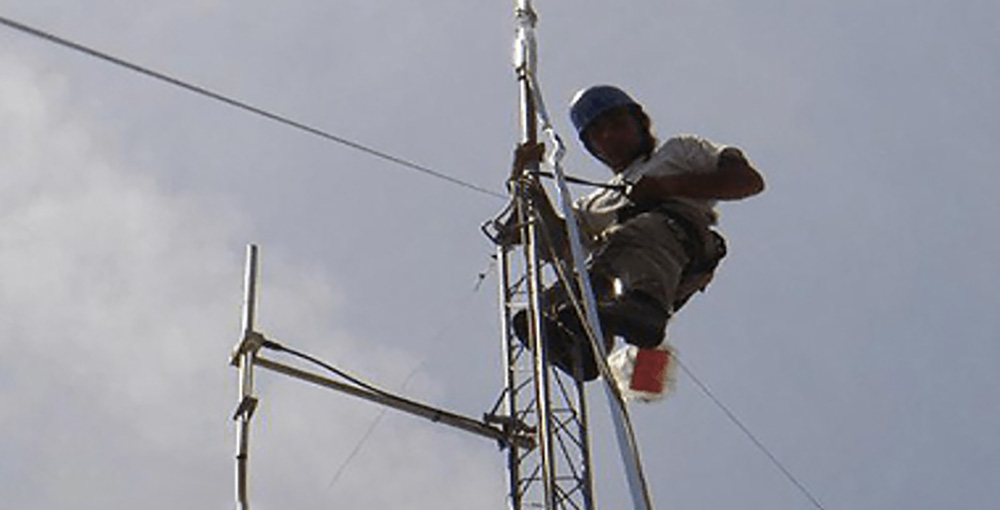

نصب میله صاعقه‌گیر: میله در بالاترین نقطه دکل، معمولاً بالاتر از آنتن‌ها، نصب می‌شود.
اتصال هادی میانی: هادی میانی به صورت مستقیم و بدون پیچ‌وخم‌های زیاد، میله را به سیستم ارتینگ متصل می‌کند.
اتصال به سیستم ارتینگ: هادی میانی در نهایت به شین ارت و چاه ارت متصل می‌شود تا جریان به زمین منتقل شود.
تست و اندازه‌گیری: پس از نصب، کارایی سیستم با اندازه‌گیری مقاومت زمین و بررسی اتصالات، تأیید می‌شود.
انواع صاعقه‌گیر
علاوه بر میله صاعقه‌گیر ساده، می‌توانید به انواع پیشرفته‌تر نیز اشاره کنید تا تخصص خود را نشان دهید:
🟥صاعقه‌گیرهای پسیو (Passive Lightning Rods): این نوع صاعقه‌گیرها، مانند میله صاعقه‌گیر ساده، صرفاً یک نقطه نوک‌تیز برای جذب صاعقه فراهم می‌کنند.

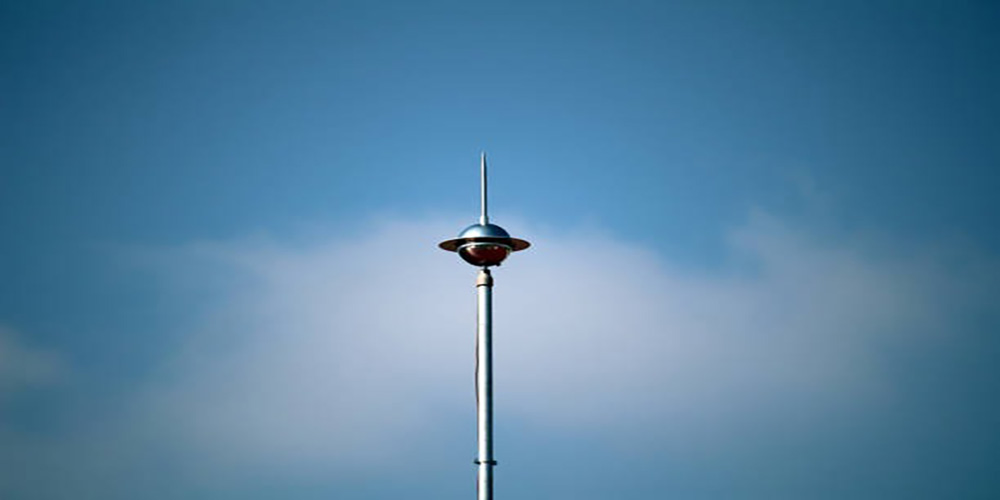

🟥صاعقه‌گیرهای فعال (Active Lightning Rods): این صاعقه‌گیرها که به ESE (Early Streamer Emission) نیز معروف هستند، با ایجاد یک میدان الکتریکی قوی، پیش از سایر اجسام، صاعقه را جذب کرده و در یک شعاع وسیع‌تر از دکل محافظت می‌کنند.
جمع‌بندی: سرمایه‌گذاری بر روی امنیت پایدار
در عصر وابستگی به ارتباطات، محافظت از دکل‌های مخابراتی یک اولویت اساسی است. سیستم صاعقه‌گیر، یک سرمایه‌گذاری هوشمندانه برای جلوگیری از خسارات مالی و جانی است. با انتخاب راستین سازه، شما نه تنها یک محصول باکیفیت، بلکه آرامش خاطر و امنیت پایدار را برای زیرساخت‌های حیاتی خود تضمین می‌کنید.
