مثلث طلایی حفاظت از دکلها: لایتنینگ ارستر، سیستم ارتینگ و محفظه RF
در صنعت نصب دکلهای مخابراتی، نظارتی و روشنایی، پایداری تجهیزات در برابر تهدیدات محیطی اولویت اول است. هیچ چیز به اندازه یک صاعقه ناگهانی یا نویزهای مخرب فرکانس رادیویی نمیتواند یک سایت ارتباطی را از کار بیندازد. در این شماره از خبرنامه راستین سازه، قصد داریم عمیقاً به سه عضو جداییناپذیر پایداری دکل بپردازیم: لایتنینگ ارستر، سیستم ارتینگ و محفظه حفاظتی RF.
۱. لایتنینگ ارستر RF (محافظ صاعقه هممحور)
چالش اصلی: دکلها به دلیل ارتفاع، هدف اصلی صاعقه هستند. یک برخورد مستقیم یا حتی القای ناشی از صاعقه در مجاورت، ولتاژهای عظیمی (تا میلیونها ولت) را به کابل کواکسیال (هممحور) تزریق میکند. این انرژی اگر بدون کنترل باشد، بیدرنگ فرستنده، گیرنده یا دستگاه ضبط را نابود میکند.
راهکار حرفهای: لایتنینگ ارستر یا Surge Protector در مسیر کابل کواکسیال نصب میشود. برندهای معتبر جهانی (مانند Pasternack، DEHN، PolyPhaser) از فناوریهای هیبریدی برای هدایت جرم صاعقه به زمین استفاده میکنند .
ویژگیهای فنی که باید به کارفرما بگویید:
- تکنولوژی Gas Discharge Tube (GDT): این قطعه در حالت عادی غیررسانا و مانند یک سوئیچ باز است. در هنگام صاعقه گاز درون آن یونیزه شده و مسیر مستقیم اتصال کوتاه به زمین ایجاد میکند .
- بازه فرکانسی (Bandwidth): یک ارستر خوب نباید تضعیف (Insertion Loss) در سیگنال ایجاد کند. برای دکلهای 4G/5G و آنتنهای وایرلس، ارسترها باید قابلیت عبور سیگنال تا محدوده 3 GHz تا 6 GHz را داشته باشند .
- نوع حفاظت (Quarter-wave vs. DC Block): که خود شامل دو مورد است:
—Quarter-wave Stub: بهترین گزینه برای دکلهای انتقال قدرت بالا هستند و عمر مفید بالایی دارند .
—DC Pass: برای آنتنهایی که نیاز به تأمین برق از طریق کابل (مانند LNA یا تقویت کننده) دارند، ضروری است.
۲. سیستم ارتینگ (Earthing & Grounding)
چالش اصلی: نصب لایتنینگ ارستر بدون یک مسیر “کم امپدانس” به زمین، مانند نصب لوله آب بدون لوله کشی فاضلاب است! انرژی جذب شده توسط ارستر باید سریعاً تخلیه شود، در غیر این صورت تجهیزات همچنان در خطر خواهند بود.
الزامات فنی در پروژهها گزینههای زیر میباشد:
- مقاومت زمین (Earth Resistance): استانداردهای مخابراتی معمولاً مقاومتی کمتر از ۱۰ اهم یا حتی ۱ اهم (در سایتهای حساس) را الزام میدانند.

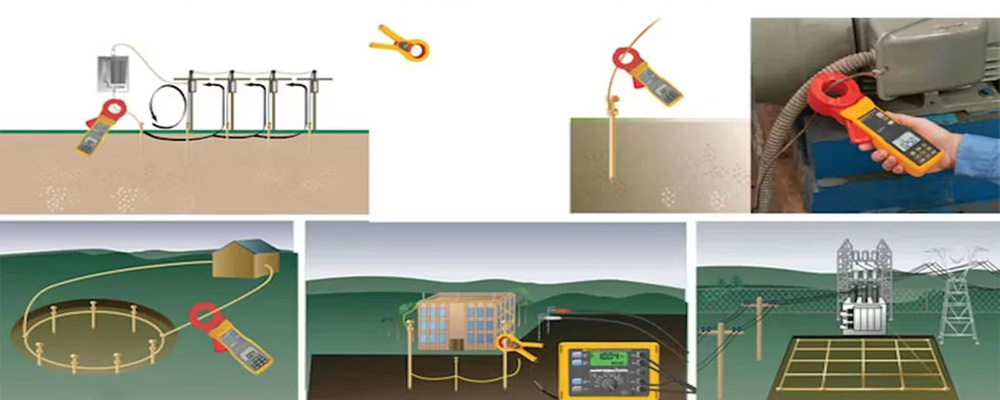

- روش اجرا (Ring Earth Network): ما به جای تکیه بر یک نقطه زمین، معمولاً یک حلقه زمین (Ring Earth) در پای دکل ایجاد میکنیم. این حلقه به تمام پایههای دکل و باس بار اصلی متصل میشود.
- انواع ارت: “ارت، یکسان نیست! در یک دکل مخابراتی استاندارد، بسته به نقشی که تجهیزات ایفا میکنند، با انواع مختلفی از سیستم زمین روبرو هستیم. از حفاظت جان اپراتور تا تخلیه انرژی صاعقه؛ هر کدام مسیر مجزایی نیاز دارد.”
—ارت حفاظتی (Safety Ground): برای بدنه دکل و تجهیزات (محافظت افراد).
—ارت صاعقه (Surge/ Lightning Ground): مسیر مستقیم و کوتاه برای تخلیه انرژی از لایتنینگ ارسترها به الکترود زمین.
- اجزای کلیدی: استفاده از Grounding Kit برای کواکسیال (که غلاف بیرونی کابل را به زمین متصل میکند) و تسمه مسی یا آلومینیومی عریض برای کاهش امپدانس در فرکانس بالا ضروری است. سیستم ارتینگ بدون این اتصالات کامل نیست .
۳. محفظه RF (RF Enclosure)
چالش اصلی: لایتنینگ ارسترها و اتصالات کواکسیال در فضای باز، در معرض باران، گرد و غبار، UV خورشید و حمله جانوران موذی (مورچهها و جوندگان که عاشق گرمای RF هستند!) قرار دارند.
محفظه حفاظتی: برای اطمینان از عملکرد ۱۰ ساله تجهیزات، ما از محفظههای RF استاندارد NEMA یا IP65 به بالا استفاده میکنیم. این باکسها در پای دکل نصب میشوند و وظایف زیر را انجام میدهند:
- محافظت مکانیکی: جلوگیری از ورود آب، گرد و غبار و برخورد فیزیکی به ارسترها و کانکتورها.
- یکپارچگی ارت: این محفظهها معمولاً از آلومینیوم یا فولاد با روکش ساخته میشوند تا به عنوان یک صفحه زمین مشترک (Common Ground Point) عمل کنند. تمام ارسترهای داخل باکس به یک باس بار متصل میشوند.
- مدیریت کابل: ورودی و خروجیهای استاندارد برای کابلهای کواکسیال با رعایت شعاع خمش (Bend Radius).
نتیجهگیری حرفهای
پروژه نصب دکل را با سه فاز مجزا نبینید: الف) اسکلت فلزی، ب) آنتن، ج) سیم کشی. بلکه یک سیستم واحد دوگانه است: فاز فعال (تجهیزات فرستنده/دوربین) و فاز غیرفعال (ارت، ارستر و حفاظت).
پیام راستین سازه به شما: “تجهیزات خود را با نادیده گرفتن مثلث طلایی لایتنینگ-ارت-محفظه، فقط یک طوفان باران یا یک رعد و برق ساده از نابودی فاصله ندهید. ما با اجرای اصولی این سه بخش، آپتایم ۹۹.۹ درصدی سایت شما را تضمین میکنیم.”
