صاعقهگیر قوی برای دکلهای مخابراتی: از تئوری تا عملیات
دکلهای مخابراتی به دلیل ارتفاع و قرارگیری در نقاط مرتفع، شدیداً در معرض خطر صاعقه هستند. طبق مطالعات IEEE، صاعقه به دو دسته مستقیم و غیرمستقیم تقسیم میشود. برخورد مستقیم نه تنها میتواند سازه فلزی را تخریب کند، بلکه باعث ایجاد ولتاژ خطرناک در تجهیزات متصل به ارت (ارتینگ) میشود که منجر به سوختن تجهیزات رادیویی و قطعی شبکه میگردد.
برای شرکت راستین سازه که در زمینه تولید دکلهای مخابراتی تخصص دارد، انتخاب یک “صاعقهگیر قوی” صرفاً یک مؤلفه ایمنی نیست، بلکه یک مزیت رقابتی است. در این مقاله، به بررسی استانداردهای روز دنیا برای صاعقهگیرهای قوی (High-Performance Lightning Rods) شامل فناوریهای ESE (Early Streamer Emission) و همچنین الزامات سیستم ارتینگ هوشمند میپردازیم.
تعریف صاعقهگیر “قوی” (High-Performance Air Terminal)
در صنعت برق و مخابرات، یک صاعقهگیر زمانی “قوی” محسوب میشود که فراتر از یک میله ساده مسی عمل کند. مشخصات فنی زیر برای دکلهای مخابراتی الزامی است:
| مشخصه فنی | مقدار استاندارد برای دکلهای مخابراتی | دلیل اهمیت |
|---|---|---|
| تحمل جریان ضربه اسمی (Iimp) | حداقل 100 kA (10/350 µs) | دکلها هدف اصلی صاعقههای اولیه هستند؛ جریان کمتر از 100kA ممکن است باعث ذوب شدن هادی شود-2. |
| حداکثر جریان تحمل (Imax) | تا 230 kA | برای مناطق با فعالیت صاعقهخیز بالا (مطابق با تستهای یونی کمپ برزیل)-2. |
| مقاومت در برابر خوردگی | استیل ضد زنگ 316 یا آلومینیوم آلیاژی | دکلها در معرض باد، رطوبت و مواد شیمیایی هستند. |
| مقطع هادی مرکزی | حداقل 200 mm² | برای کاهش امپدانس و انتقال حرارت ناشی از قوس الکتریکی-2. |
فناوریهای پیشرفته: ESE (Early Streamer Emission)

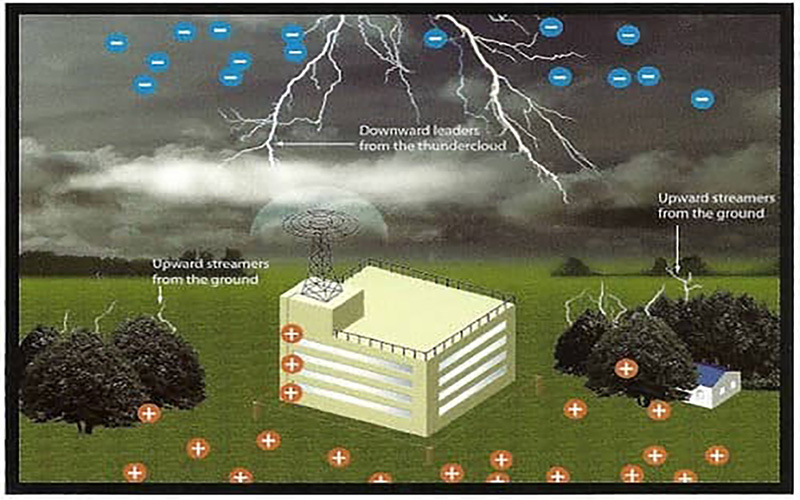

صاعقهگیرهای سنتی (فرانکلین) صرفاً منتظر برخورد صاعقه هستند. اما صاعقهگیرهای قوی (ESE) با ارسال یک آپ استریمر (Upward Streamer) پیشگیرانه، شعاع حفاظتی خود را به صورت فعال افزایش میدهند.
چگونه کار میکند؟ سیستمهای مدرن مانند Prevectron 3 یا PDC-E دارای مدارات الکترونیکی هستند که میدان الکتریکی اتمسفر را پایش میکنند.
تشخیص: زمانی که یک لیدر نزولی (Downward Leader) از ابر به زمین نزدیک میشود، شدت میدان افزایش مییابد.
یونیزاسیون: دستگاه به صورت پالس ولتاژ بالا تخلیه میکند.
زمان پیشیگیری (ΔT): این دستگاهها قادرند 60 میکروثانیه (یا بیشتر) از یک میله معمولی زودتر تاج تخلیه (قوس) را ایجاد کنند. این زمان به صاعقه گیر اجازه میدهد تا صاعقه را از فاصله دورتری به سمت خود جذب کند و از اجزای حساس دکل محافظت نماید.
توصیه کاربردی برای راستین سازه: در طراحی دکلهای بالای 50 متر، استفاده از سرجاذبهای ESE به جای میله تکی، شعاع حفاظتی را تا شعاع 79 متر (در سطح زمین) افزایش میدهد و نیاز به نصب چندین میله را کاهش میدهد.
حفاظت تخصصی تجهیزات (Surge Protection)
یک تصور اشتباه رایج این است که نصب یک صاعقهگیر قوی روی دکل برای ایمنی تجهیزات کافی است. واقعیت این است که صرفاً جذب صاعقه کافی نیست؛ باید جریان اضافی به زمین هدایت شود.
بر اساس مطالعه انجام شده در IEEE روی 48 برج مخابراتی در سریلانکا، مشخص شد که وجود سیستم ارتینگ توزیع شده و همپتانسیل (Equipotential Bonding) بسیار حیاتیتر از تنها پایین بودن مقاومت زمین است. در غیر این صورت، پدیده Side Flashing (قوس جانبی از هادی صاعقهگیر به کابلهای سیگنال) رخ میدهد.
نکته صنعتی: تحقیقات IEEE نشان داده است که حتی در برجهای فلزی 75 متری، حداکثر جریان سورج اندازهگیری شده روی پايهها تنها 7400 آمپر بوده است (نه صدها کیلوآمپر)، که این نشان میدهد اگر سیستم ارتینگ به درستی طراحی شود، جریان صاعقه عمدتاً از مسیر هادی اصلی عبور میکند و نه از بدنه اصلی.
سیستمهای اندازهگیری و پایش (IoT در صاعقه گیر)
برای اطمینان از عملکرد “صاعقه گیر قوی”، میتوانید از سیستمهای پایش هوشمند بهره ببرید:
- رادار و کویل روگوسکی (Rogowski Coil): این سنسورها بر روی هادیهای پای دکل نصب میشوند و قابلیت اندازهگیری جریان صاعقه تا سقف 100 کیلوآمپر را دارند. این دادهها به اپراتور نشان میدهد که آیا صاعقهگیر واقعاً کار کرده است یا خیر.
- شمارنده صاعقه: برخی ماژولهای پیشرفته (مانند Prevectron Connect) دارای شمارنده داخلی هستند که هر بار صاعقه با شدت بیش از 2kA را ثبت و از طریق GSM گزارش میدهد.
جدول مقایسه فنی
در زیر مقایسهای بین یک دکل با صاعقه گیر معمولی و یک دکل با سیستم قوی ارائه شده است:
| ویژگی | دکل معمولی (صرفاً میله مسی) | دکل مجهز به سیستم قوی (ESE + ارت هوشمند) |
|---|---|---|
| مکانیسم جذب | غیرفعال (انتظار برای برخورد) | فعال (گسیل یون و جذب زودهنگام) |
| تحمل جریان | تا 50 kA (در عمل) | تا 230 kA (استاندارد) |
| حفاظت تجهیزات رادیویی | بالا بودن خطر Surge برگشتی | عایقبندی و SPD اختصاصی + هم پتانسیل سازی |
| اثر بر روی آنتنها | احتمال قوس جانبی (Side Flash) و تخریب | هدایت مطمئن جریان به خارج از ناحیه آنتنها |
| ساختار اتصال به زمین | تک پایه (مقاومت بالا در فصول خشک) | حلقه بسته (Ring Earth) + بتن مسلح ارت |
جمعبندی و توصیه اجرایی
برای شرکت راستین سازه، تولید یک دکل مخابراتی با “صاعقه گیر قوی” مستلزم رعایت سه سطح حفاظتی است:
سطح اول (جذب): استفاده از فناوری Early Streamer Emission (ESE) با مشخصه ΔT حداقل 60µs و تیوب مرکزی از جنس مس با سطح مقطع بالا (200mm²) مطابق با استانداردهای بینالمللی (مانند NF C 17-102).
سطح دوم (هادی و ارتینگ): اجرای سیستم ارتینگ توزیع شده یا “Counterpoise” در اطراف پی دکل، به جای تک میله مسی عمودی. تحقیقات IEEE نشان میدهد که در مناطق با مقاومت ویژه خاک بالا، بتن مسلح مدفون در زمین به عنوان یک الکترود مؤثر عمل میکند.
سطح سوم (هوشمندی): نصب سنسورهای جریان (مانند Rogowski Coil) بر روی شاخههای اصلی ارت برای مانیتورینگ و اثبات عملکرد سیستم در هنگام طوفان.
پیام کلیدی برای بازاریابی: یک دکل مخابراتی “قوی” فقط به ارتفاع آن نیست؛ بلکه به توانایی آن در زنده ماندن در بدترین شرایط جوی بستگی دارد. سرمایهگذاری روی سیستم صاعقه گیر هوشمند، سرمایهگذاری روی Uptime (در دسترس بودن شبکه) است.
