نصب دکل بادسنجی

نصب و راه اندازی دکل بادسنجی

نصب دکل بادسنجی

نصب دکل بادسنجی یک فرآیند پیچیده و حساس است که برای جمع‌آوری دقیق اطلاعات جوی، باید به صورت کاملاً حرفه‌ای و توسط افراد متخصص انجام شود. در شرکت راستین سازه، ما با تکیه بر دانش فنی و تجربه طولانی‌مدت، این فرآیند حیاتی را به بهترین شکل ممکن به انجام می‌رسانیم.

ما سال‌هاست که با هدف تأمین دکل‌های مورد نیاز ایستگاه‌های بادسنجی، به تولید دکل‌های مهاری استاندارد مشغول هستیم. دکل‌های مهاری به دلیل طراحی سبک و مقاومت بالا، گزینه‌ای ایده‌آل برای این منظور هستند. تیم ما در راستین سازه، نه تنها در تولید این دکل‌ها تخصص دارد، بلکه در تمامی مراحل نصب و راه‌اندازی نیز در کنار شماست.

از انتخاب مکان مناسب تا نصب دقیق سنسورها و تجهیزات اندازه‌گیری، ما تمامی نکات فنی و ایمنی را رعایت می‌کنیم. این دقت در نصب، تضمین می‌کند که ایستگاه بادسنجی شما با بالاترین کارایی و دقت، اطلاعات مورد نیاز را جمع‌آوری کند و به اهداف پروژه شما کمک کند.

اهمیت نصب دکل بادسنجی و خدمات راستین سازه

قبل از هرگونه تصمیم‌گیری برای احداث نیروگاه بادی یا انتخاب توربین مناسب، ارزیابی دقیق کیفیت و کمیت باد در محل پروژه حیاتی است. این فرآیند معمولاً با نصب یک دکل بادسنجی و سنسورهای مربوطه آغاز می‌شود و به مدت یک سال اطلاعات دقیقی را جمع‌آوری می‌کند. شرکت راستین سازه با تکیه بر تجارب گذشته و دانش فنی خود، در این مسیر در کنار علاقه‌مندان به صنعت انرژی‌های تجدیدپذیر قرار می‌گیرد.

راستین سازه در حوزه اندازه‌گیری باد، همکاری‌های موفقیت‌آمیزی با شرکت‌های معتبر جهانی داشته و این امر نشان‌دهنده توانمندی‌های فنی ما در این زمینه است.

ویژگی‌های دکل‌های بادسنجی راستین سازه

ما در راستین سازه، سال‌هاست با هدف تأمین دکل‌های مورد نیاز ایستگاه‌های بادسنجی، به تولید دکل‌های مهاری باکیفیت بالا مشغول هستیم. این دکل‌ها با رعایت دقیق استاندارد Rohn و با استفاده از مواد اولیه مناسب، توسط کادری متخصص و مجرب تولید می‌شوند. ما توانسته‌ایم تکنولوژی ساخت این دکل‌ها را ارتقا داده و هم‌اکنون دکل‌هایی تا ارتفاع ۱۲۰ متر را ارائه دهیم.

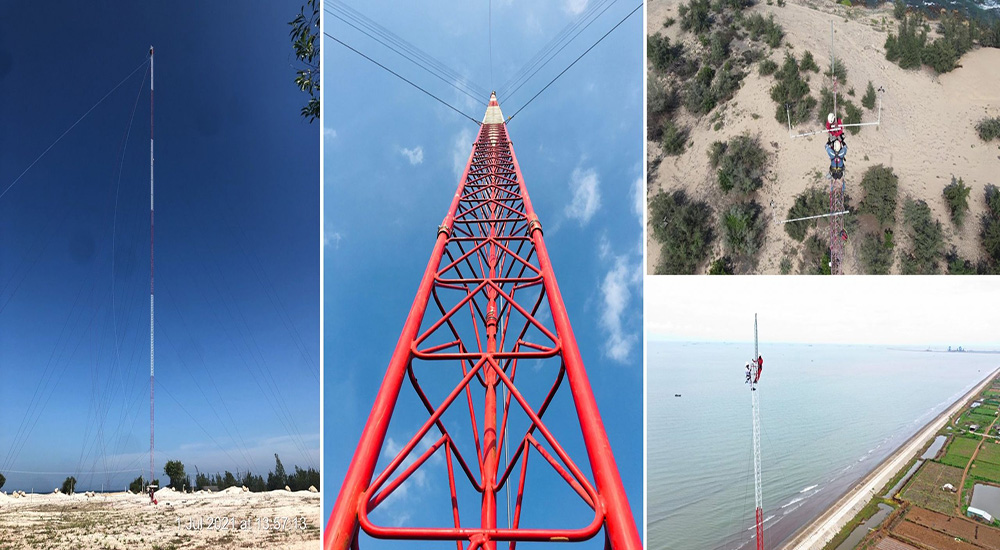

دکل‌های مهاری ما از سکشن‌های ۳ متری ساخته می‌شوند که به راحتی روی هم قرار می‌گیرند. هر سکشن شامل بدنه‌ای لوله‌ای به همراه اتصالات میلگردی است. برای تضمین طول عمر مفید و محافظت از دکل در برابر آسیب‌های محیطی، تمامی قطعات با گالوانیزه گرم پوشش داده می‌شوند. این فرآیند علاوه بر افزایش مقاومت دکل، از آن در برابر آسیب‌های احتمالی در طول جابجایی و نصب نیز محافظت می‌کند.

مراحل اجرای پروژه دکل بادسنجی در راستین سازه

اجرای موفقیت‌آمیز یک پروژه بادسنجی، نیازمند طی کردن دقیق و اصولی چندین مرحله است. در شرکت راستین سازه، ما تمامی این مراحل را با بالاترین استانداردهای فنی و ایمنی انجام می‌دهیم تا دکل بادسنجی شما با دقت و پایداری کامل نصب شود.

نصب و راه اندازی دکل بادسنجی

۱. مکان‌یابی و طراحی اولیه

اولین گام، انتخاب یک مکان مناسب برای نصب دکل است. این انتخاب باید با دقت انجام شود تا از هرگونه خطر واژگونی و لهیدگی جلوگیری شود. تیم ما با بررسی دقیق عواملی چون فاصله از موانع (جاده‌ها و ساختمان‌ها)، نوع خاک منطقه و شرایط محیطی (سرعت باد و لرزه‌خیزی)، بهترین نقطه را برای نصب دکل تعیین می‌کند. پس از آن، طراحی اولیه دکل با توجه به ارتفاع مورد نیاز، که برای سنجش دقیق باد حیاتی است، انجام می‌شود. دکل‌های بادسنجی معمولاً از نوع مهاری هستند که به دلیل سبکی و مقاومت بالا، گزینه‌ای ایده‌آل محسوب می‌شوند.

۲. ساخت فونداسیون

فونداسیون، ستون فقرات پایداری دکل است. این سازه باید به اندازه‌ای قوی باشد که تمامی بارهای وارده را تحمل کند. در این مرحله، با توجه به نوع دکل و شرایط خاک، فونداسیون مناسب طراحی و اجرا می‌شود. عواملی همچون عمق و ضخامت فونداسیون با محاسبات دقیق مهندسی تعیین می‌گردند تا از نشست احتمالی و واژگونی دکل جلوگیری شود.

۳. نصب دکل و سنسورها

پس از تولید دکل، نوبت به نصب آن می‌رسد. این فرآیند با دقت و ایمنی بالا، و با استفاده از تجهیزات مناسب و نیروی انسانی مجرب انجام می‌گیرد. رعایت نکات ایمنی در این مرحله بسیار ضروری است. با توجه به نوع مهاری این دکل‌ها، تجربه و مهارت نصاب نقش کلیدی در پایداری نهایی آن دارد. پس از نصب سازه، سنسورهای بادسنجی نیز در نقاط مشخص شده روی دکل نصب و راه‌اندازی می‌شوند.

۴. آزمایش و تضمین کیفیت

در آخرین مرحله، پس از نصب کامل، آزمایشات لازم برای اطمینان از ایمنی و مقاومت دکل انجام می‌شود. این آزمایشات شامل آزمایش بارگذاری است که در آن، با اعمال بارهای شبیه‌سازی‌شده، مقاومت دکل در برابر نیروهای وارد شده سنجیده می‌شود. این مرحله نهایی، تضمین‌کننده کیفیت و پایداری بلندمدت دکل در برابر تمامی شرایط محیطی است.

ایمنی در نصب دکل بادسنجی: اولویت اصلی در راستین سازه

نصب دکل بادسنجی، یک فرآیند پرخطر است و رعایت نکات ایمنی در آن از اهمیت بالایی برخوردار است. در شرکت راستین سازه، ایمنی نه یک انتخاب، بلکه یک اصل غیرقابل مذاکره است. ما با رعایت دقیق‌ترین استانداردهای ایمنی، از سلامت کارکنان و موفقیت پروژه شما محافظت می‌کنیم.

نکات ایمنی حیاتی در نصب دکل

استفاده از تجهیزات ایمنی فردی (PPE)

تمامی کارکنان ما موظف به استفاده کامل از تجهیزات ایمنی شامل کلاه، عینک، کفش و کمربند ایمنی هستند. این وسایل، جان کارگران را در برابر سقوط، برخورد اشیاء و خطرات دیگر حفظ می‌کنند.

رعایت فاصله ایمنی

در هنگام نصب، یک منطقه ایمن در اطراف دکل تعیین می‌شود و کارکنان از نزدیک شدن به این محدوده، مگر با رعایت نکات ایمنی، منع می‌شوند. این اقدام خطر برخورد با تجهیزات سنگین و سقوط احتمالی قطعات را به حداقل می‌رساند.

پیروی دقیق از دستورالعمل‌ها

تمامی مراحل نصب بر اساس دستورالعمل‌های ایمنی و نقشه‌های مهندسی به دقت اجرا می‌شود. هرگونه سهل‌انگاری یا انحراف از این دستورالعمل‌ها می‌تواند عواقب جبران‌ناپذیری داشته باشد.

عواقب جبران‌ناپذیر نصب نادرست دکل

نصب نادرست دکل بادسنجی می‌تواند منجر به حوادثی شود که تنها به خسارات مالی ختم نمی‌شوند، بلکه خطرات جانی به دنبال دارند.

واژگونی دکل:

اگر دکل به درستی نصب نشود، ممکن است در برابر نیروهایی مانند باد شدید یا زلزله، از پایه خود خارج شده و سقوط کند. این حادثه می‌تواند منجر به تخریب ساختمان‌ها و آسیب‌های جانی شود.

لهیدگی دکل:

نصب نادرست می‌تواند دکل را در برابر برخوردهای ناگهانی، مانند برخورد وسایل نقلیه سنگین، آسیب‌پذیر کند و منجر به تخریب سازه شود.

در راستین سازه، با تیمی متخصص و متعهد، نصب دکل‌ها را با بالاترین دقت و ایمنی انجام می‌دهیم تا شما با خیالی آسوده از پایداری و امنیت پروژه خود مطمئن باشید.

سوالات متداول

هدف نهایی از نصب دکل بادسنجی چیست؟

هدف، جمع‌آوری داده‌های دقیق و قابل اعتماد از باد در یک دوره مشخص برای تصمیم‌گیری آگاهانه درباره پروژه‌های انرژی بادی است.

آیا پس از نصب، دکل بادسنجی نیاز به نگهداری دارد؟

بله، برای اطمینان از عملکرد صحیح سنسورها و پایداری سازه، بازرسی و نگهداری دوره‌ای ضروری است.

چرا دکل بادسنجی معمولاً از نوع مهاری است؟

چون این دکل‌ها سبک‌تر هستند و هزینه تولید و نصب آن‌ها نسبت به دکل‌های خودایستا کمتر است.

نوع خاک چه تأثیری بر فونداسیون دکل بادسنجی دارد؟

نوع خاک (مانند سنگی یا رسی بودن) تعیین‌کننده نوع و عمق فونداسیون مورد نیاز است.
