طراحی فونداسیون دکل بر اساس مقاومت برشی و کششی خاک
در پروژههای نصب دکلهای مخابراتی، دکلهای دوربین امنیتی و شهری، و سیستمهای صاعقهگیر، یکی از حیاتیترین و در عین حال اغلب نادیده گرفتهشدهترین مؤلفهها، فونداسیون است.
پایداری و طول عمر این سازههای فلزی بلند، که در معرض نیروهای دینامیکی شدید ناشی از باد، زلزله و بارهای عملیاتی قرار دارند، به طور مستقیم به طراحی و اجرای صحیح فونداسیون وابسته است .
یک اشتباه رایج، اتکا به پارامترهای خاکی بهنام “خاک نرمال” (Normal Soil) بدون بررسی دقیق شرایط ژئوتکنیکی محل است؛ رویکردی که استانداردهای جدید نظیر TIA/EIA-222-G آن را به صراحت رد کردهاند، چراکه این روش میتواند به نشستهای غیرمنتظره و حتی فروپاشی فاجعهبار دکل منجر شود .
بنابراین، درک دقیق تأثیر نوع خاک بر عملکرد فونداسیون، از الزامات کلیدی برای هر پروژه موفق در این حوزه محسوب میشود.
ظرفیت باربری و نقش آن در پروژههای مختلف
انتخاب نوع فونداسیون (عمیق یا سطحی) و ابعاد آن، به شدت تحت تأثیر دو مشخصه اصلی خاک یعنی چسبندگی (Cohesion) و زاویه اصطکاک داخلی (Angle of Internal Friction) قرار دارد .
به عنوان مثال، در طراحی فونداسیون برای دکلهای مخابراتی و دوربینهای شهری که معمولاً در محیطهای شهری با خاکهای رسی یا مخلوط نصب میشوند، ظرفیت باربری عمودی و مقاومت در برابر گشتاورهای واژگونی از اهمیت بالایی برخوردار است.
تحقیقات نشان میدهد که برای خاکهای رسی (با چسبندگی بالا)، طراحی فونداسیون باید بر اساس مقاومت برشی زهکشینشده انجام شود تا از نشستهای ناگهانی جلوگیری گردد .
مقاومت در برابر نیروی کشش (Uplift)؛ چالشی کلیدی برای دکلهای بلند
یکی از مهمترین چالشها در طراحی فونداسیون دکلهای بلند، به ویژه دکلهای مخابراتی و دکلهای دوربین امنیتی که در مناطق باز و بادخیز نصب میشوند، مقاومت در برابر نیروی کشش (Uplift) ناشی از بادهای شدید است . در این شرایط، خاک با دو مکانیسم اصلی در برابر نیروی کشش مقاومت میکند: وزن خاک درون یک مخروط معکوس فرضی و مقاومت اصطکاکی در جداره فونداسیون .
مطالعات متعدد نشان داده است که این مکانیسمها به شدت به پارامترهای خاک وابسته هستند. برای مثال، در خاکهای دانهای نظیر شن و ماسه، افزودن مقادیر اندکی سیمان (حدود ۳ درصد وزنی) به خاک پشتریزی میتواند چسبندگی و در نتیجه ظرفیت کششی فونداسیون را تا بیش از ۱۵۰ درصد افزایش دهد . این روش بهسازی خاک، یک راهکار عملی و مقرونبهصرفه برای پروژههایی نظیر بهروزرسانی دکلهای موجود برای نصب آنتنهای سنگینتر است.

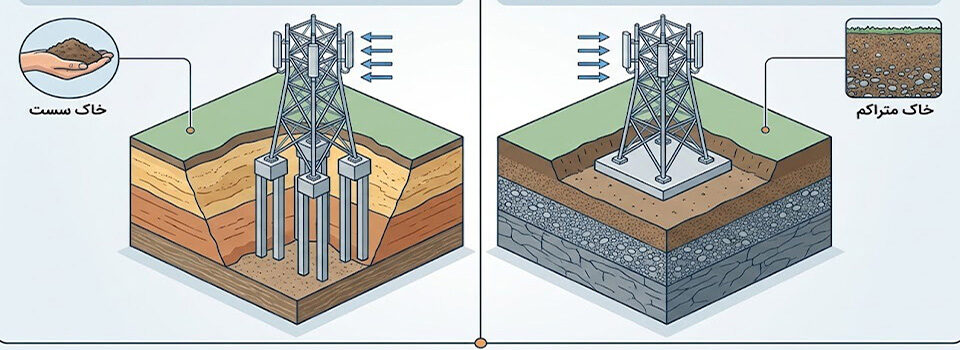

نشست و تغییر شکل در خاکهای مختلف
نشست یا پایینرفتگی فونداسیون، یک پدیده اجتنابناپذیر است، اما میزان آن باید در محدوده مجاز حفظ شود. نوع خاک نقشی تعیینکننده در میزان و نحوه نشست دارد.
تحقیقات نشان میدهد که نشست در خاکهای شنی با تراکم کم (Loose Sand) به مراتب بیشتر از خاکهای با تراکم متوسط و متراکم است . همچنین، عمق دفن فونداسیون (Embedment Depth) میتواند میزان نشست را تا حدود ۴۰ درصد کاهش دهد که این امر به ویژه در پروژههای دکلهای دوربین شهری که در مجاورت شیبها یا گودبرداریهای شهری نصب میشوند، بسیار حیاتی است .
ارائه راهکارهای عملی برای پروژههای راستین سازه

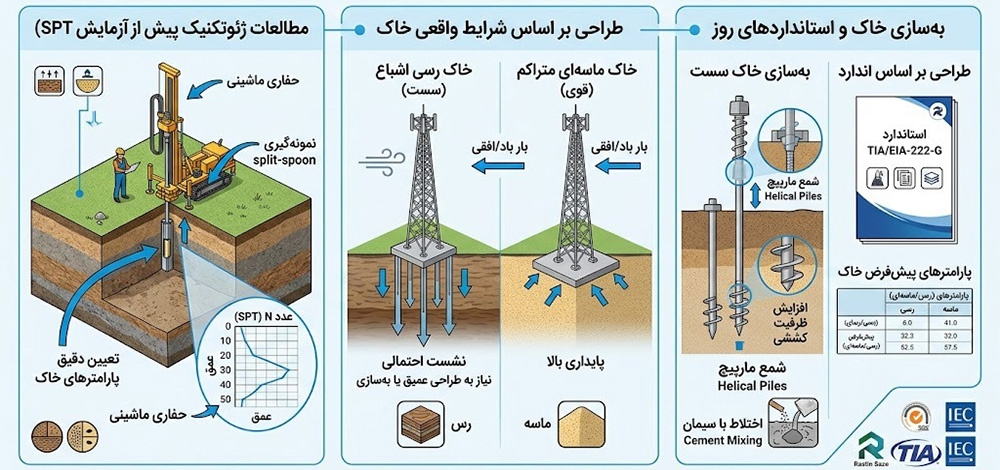

بر اساس یافتههای فنی و استانداردهای روز دنیا، به تیمهای اجرایی و مهندسان طراح توصیه میشود:
- انجام مطالعات ژئوتکنیک پیش از طراحی: بهجای اتکا به فرضیات عمومی، همواره بر انجام آزمایشهای صحرایی نظیر SPT (Standard Penetration Test) برای تعیین دقیق پارامترهای مقاومتی خاک تأکید کنید .
- طراحی بر اساس شرایط واقعی: فونداسیون را بر اساس نوع خاک (رسی، ماسهای، یا مخلوط) و شرایط اشباع بودن یا نبودن آن طراحی نمایید .
- بهکارگیری روشهای بهسازی خاک: در پروژههایی با خاکهای سست، از روشهای بهسازی مانند اختلاط با سیمان یا استفاده از شمعهای مارپیچ (Helical Piles) برای افزایش ظرفیت باربری کششی استفاده کنید .
- توجه به استانداردهای روز: برای طراحی از استاندارد TIA/EIA-222-G و پارامترهای پیشفرض ارائهشده در آن برای خاکهای رسی و ماسهای بهعنوان مبنا استفاده کنید .
نتیجهگیری
نوع خاک، بهعنوان بستر تکیهگاه سازه، یکی از ارکان اصلی طراحی فونداسیون دکلهای مخابراتی و سازههای مرتبط است. نادیده گرفتن تأثیر آن، ریسکهای جبرانناپذیری را به همراه دارد، در حالی که درک علمی و مهندسی از این موضوع، امکان طراحی بهینهتر، اقتصادیتر و مهمتر از همه، ایمنتر را فراهم میآورد.
شرکت راستین سازه با بهکارگیری این اصول تخصصی، میتواند به عنوان یک مجری حرفهای و دانشبنیان، ضریب اطمینان پروژههای خود را به حداکثر برساند.
